Salah memilih mechanical seal adalah penyebab nomor satu kebocoran pompa, downtime pabrik, dan bengkaknya biaya maintenance. Banyak yang fokus hanya pada ukuran shaft, padahal fluida, tekanan, dan material face jauh lebih menentukan umur seal.
Di PT Tri Unggul Teknik, kami menangani kasus mechanical seal untuk pompa, compressor, dan mixer di berbagai pabrik. Berikut panduan lengkap cara memilih mechanical seal yang tepat agar tidak salah beli dan tahan lama. PT Tri Unggul Teknik sendiri bergerak di bidang Mechanical Spare Part Fabrication, Mechanical Construction, Mechanical Seals, Piping, Valve, Pumps, Compressors, Online Leak Sealing.
1. Kenali Dulu: Apa Fungsi Mechanical Seal pada Pompa?

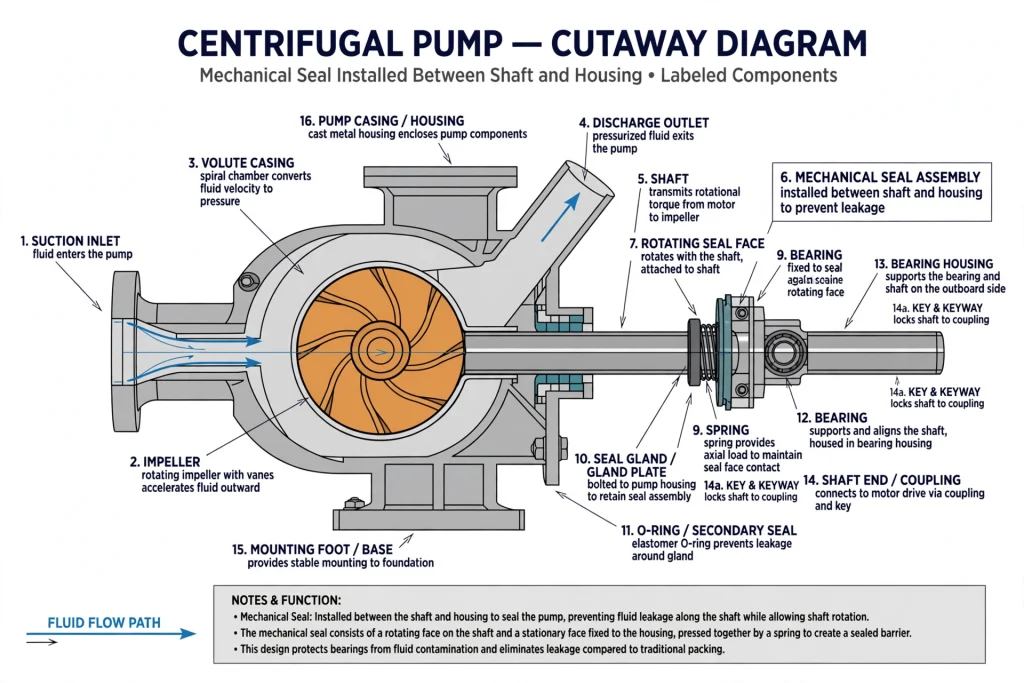

Mechanical seal adalah komponen yang mencegah fluida atau gas bocor di antara shaft yang berputar dan housing pompa yang diam. Beda dengan gland packing, mechanical seal menekan kebocoran hingga level uap saja, sehingga lebih hemat energi dan ramah lingkungan.
Jika pompa Anda menangani air, minyak, kimia, atau uap panas, pemilihan seal yang salah akan menyebabkan face seal cepat aus, o-ring getas, dan shaft baret.
2. 7 Langkah Cara Memilih Mechanical Seal untuk Pompa Industri
Langkah 1: Identifikasi Fluida yang Dipompa Secara Detail
Ini langkah paling krusial. Jawab 3 pertanyaan ini:
- Apa jenis fluidanya? Air bersih, lumpur, oli, asam, atau solvent?
- Apakah fluida mengandung partikel abrasif atau padatan?
- Apakah fluida korosif atau mudah mengkristal saat temperatur naik?
Contoh: Untuk air limbah dengan pasir halus, jangan pakai face carbon vs ceramic biasa. Butuh Silicon Carbide vs Silicon Carbide yang lebih tahan abrasi.
Langkah 2: Cek Tekanan dan Temperatur Kerja
Setiap mechanical seal punya batas tekanan dan temperatur.
- Tekanan: Tentukan tekanan di dalam seal chamber, bukan hanya discharge pompa. Jika tekanan di atas 20 bar, Anda butuh balanced mechanical seal untuk mengurangi beban pada face.
- Temperatur: Temperatur menentukan material elastomer. Buna-N hanya tahan sampai 90C, sementara Viton bisa sampai 200C dan Kalrez/PTFE untuk kimia ekstrem.
Prinsipnya, selalu desain untuk kondisi terburuk, bukan kondisi normal.
Langkah 3: Pahami Karakteristik Fluida
Viskositas, konsentrasi, dan kepekatan sangat berpengaruh.
- Fluida kental seperti oli dan cokelat butuh seal dengan pegas yang kuat dan clearance lebih besar.
- Fluida yang mudah menguap seperti LPG butuh double seal dengan barrier fluid agar face tetap terlubrikasi.
Langkah 4: Ketahui Kecepatan Putar dan Ukuran Shaft
Kecepatan shaft dalam RPM dan diameter shaft menentukan tipe seal.
- RPM tinggi di atas 3000 butuh balanced seal dan face yang sudah di-lapping presisi.
- Ukuran shaft metric atau inch harus presisi. Salah 0.5 mm saja bisa bikin bocor.
Langkah 5: Pilih Tipe Konfigurasi Seal
| Tipe Seal | Kapan Dipakai | Kelebihan |
|---|---|---|
| Single Spring / Single Seal | Air bersih, oli, aplikasi umum | Murah, mudah maintenance |

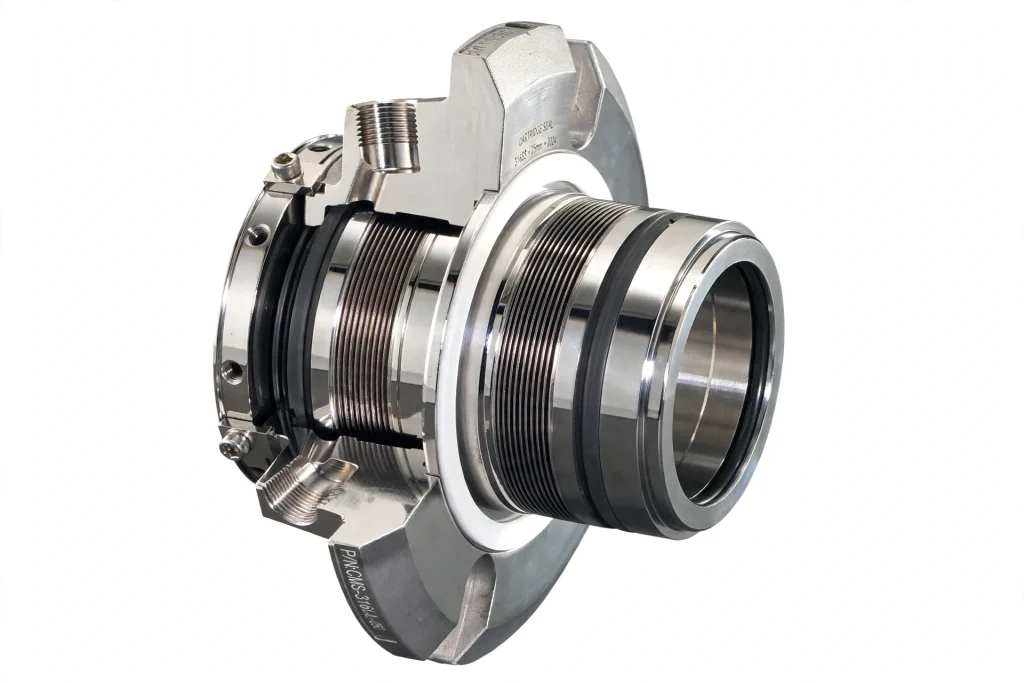

| Cartridge Seal | Hampir semua pompa industri | Presisi, tidak perlu setting manual, mengurangi human error |
| Double Seal / Dual Pressurized | Fluida berbahaya, toksik, abrasif berat | Umur 3-5x lebih panjang, paling aman untuk lingkungan |
| Bellows Seal / Non-Pusher | Temperatur sangat tinggi/rendah | Tidak merusak shaft, tahan thermal |
Untuk 90% pompa industri di Indonesia, cartridge seal adalah pilihan paling aman karena instalasinya paling mudah dan gagal pasangnya paling rendah.
Langkah 6: Pilih Material Face dan Elastomer yang Kompatibel
Ini yang sering dilupakan purchasing.

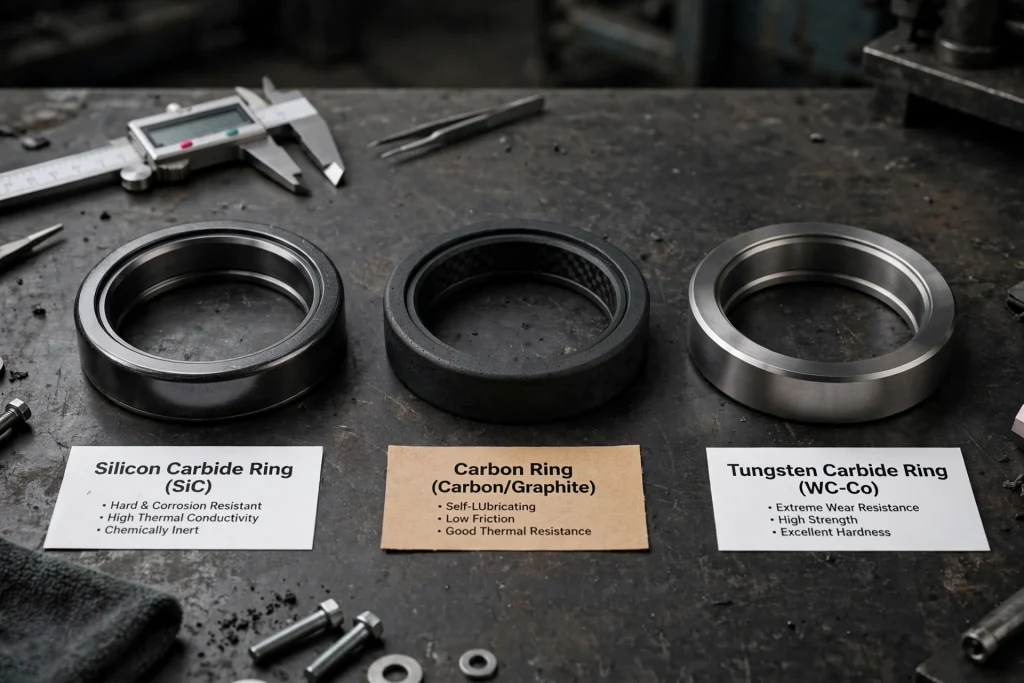

Kombinasi Face Seal yang Paling Umum:
- Carbon vs Ceramic: Standar untuk air bersih, murah.
- Carbon vs Silicon Carbide: Untuk kimia ringan dan sedikit abrasif.
- Silicon Carbide vs Silicon Carbide: Untuk lumpur, slurry, dan fluida sangat abrasif.
- Tungsten Carbide vs Silicon Carbide: Untuk tekanan tinggi dan sangat abrasif.
Elastomer / O-ring:
- Viton: Tahan kimia dan panas, paling umum.
- EPDM: Bagus untuk air panas dan uap, tapi tidak tahan oli.
- PTFE / Kalrez: Untuk kimia super korosif.
Pastikan semua material kompatibel dengan cairan pembersih atau chemical flushing yang lewat di jalur yang sama.
Langkah 7: Pertimbangkan Biaya Lifecycle, Bukan Hanya Harga Beli
Double seal memang harga awalnya 2x lipat dari single seal, tapi jika pompa Anda menangani fluida berbahaya yang kalau bocor harus shutdown pabrik 1 hari, kerugian shutdown jauh lebih mahal dari harga seal.
3. 4 Kesalahan Fatal yang Bikin Mechanical Seal Cepat Bocor
- Hanya mengukur diameter shaft tanpa cek tekanan seal chamber.
- Memakai o-ring Buna untuk fluida panas di atas 100C.
- Memasang single seal untuk fluida abrasif yang seharusnya pakai double seal dengan flushing plan.
- Tidak melakukan flushing atau quenching pada pompa yang menangani fluida yang mudah mengkristal.
Checklist Sebelum Order Mechanical Seal
Copy checklist ini dan kirim ke vendor Anda:
- Jenis fluida dan konsentrasi kimia:
- Temperatur kerja min/maks:
- Tekanan seal chamber:
- Ukuran shaft / bore seal chamber:
- RPM pompa:
- Tipe pompa (end suction, multistage, dll):
- Apakah butuh single, double, atau cartridge?
- Material face dan o-ring yang diinginkan:
Dengan checklist ini, Anda akan dapat penawaran yang akurat dan tidak salah tipe.
Kesimpulan
Cara memilih mechanical seal yang tepat bukan hanya soal ukuran, tapi soal memahami fluida, tekanan, temperatur, dan risiko operasional. Dengan memilih tipe balanced, material Silicon Carbide untuk abrasif, dan model cartridge untuk kemudahan instalasi, umur pompa bisa meningkat 2 sampai 3 kali lipat.
Butuh bantuan identifikasi kerusakan atau pemilihan mechanical seal untuk pompa Anda?
Tim PT Tri Unggul Teknik siap bantu. Kami menyediakan one stop solution mulai dari konsultasi teknis, fabrikasi spare part custom, sampai instalasi dan perbaikan mechanical seal di lapangan.
Hubungi kami untuk konsultasi gratis dan cek stok mechanical seal untuk pompa industri Anda.
